مزایای استفاده از کویل آب گرم فابریک نصب‌شده داخل هواساز (AHU) در مقایسه با کویل‌های گرمایی بیرونی در سیستم‌های داکت‌اسپلیت
نویسنده: مهندس فیروزی – کارشناس تهویه مطبوع و سیستم‌های HVAC
دو راهکار مرسوم شامل استفاده از کویل آب گرم فابریک (داخل یونیت داخلی یا AHU) و نصب کویل بیرونی در مسیر کانال دهش می‌شود.
در طراحی و اجرای سیستم‌های تهویه مطبوع، به‌ویژه داکت‌اسپلیت‌های مجهز به گرمایش با آب گرم (Hydronic Heating)، یکی از چالش‌های مهم، انتخاب محل مناسب برای نصب کویل آب گرم است.
بررسی دقیق فنی نشان می‌دهد که کویل آب گرم فابریک مزایای قابل‌توجهی دارد که در ادامه به آن‌ها پرداخته می‌شود:

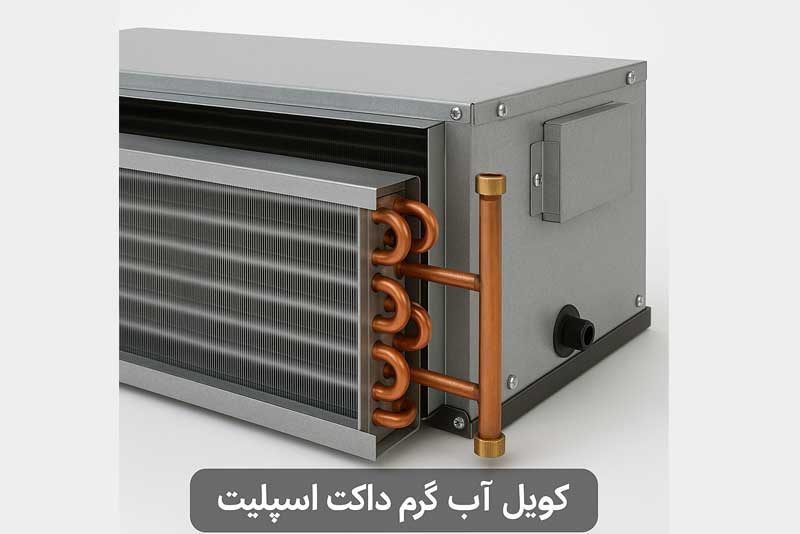

۱. افزایش راندمان انتقال حرارت – کویل آب گرم فابریک

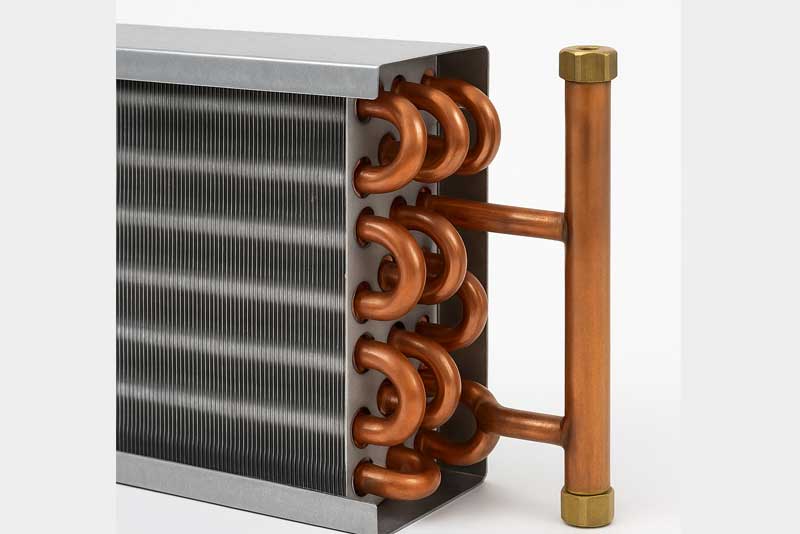

کویل آب گرم فابریک که در مسیر مستقیم جریان هوای عبوری از فن قرار دارد، به‌صورت مستقیم با جریان پرحجم هوا تماس دارد.
این تماس، به‌دلیل نزدیکی به فن و سرعت بالا، باعث افزایش ضریب انتقال حرارت می‌شود.
در مقابل، کویل بیرونی معمولاً در ابتدای کانال دهش نصب می‌شود؛
جایی که سرعت جریان هوا کاهش یافته و جریان ممکن است دچار افت فشار و پخش نامناسب شود، که نهایتاً به کاهش راندمان گرمایش منجر می‌گردد.
۲. کاهش افت فشار استاتیکی در سیستم کانال‌کشی
نصب کویل بیرونی در مسیر کانال باعث افزایش مقاومت دینامیکی و افت فشار استاتیکی می‌شود.
این موضوع به‌ویژه در پروژه‌هایی با طول کانال زیاد، منجر به تحمیل فشار بیشتر به فن دستگاه، کاهش دبی هوا و افزایش مصرف انرژی الکتریکی خواهد شد.
در حالی‌که کویل داخلی فابریک به‌صورت بهینه با فن طراحی شده و در محلی با افت فشار کمتر نصب می‌شود، کمترین تأثیر را بر عملکرد فن خواهد داشت.
۳. افزایش ایمنی و یکپارچگی سیستم

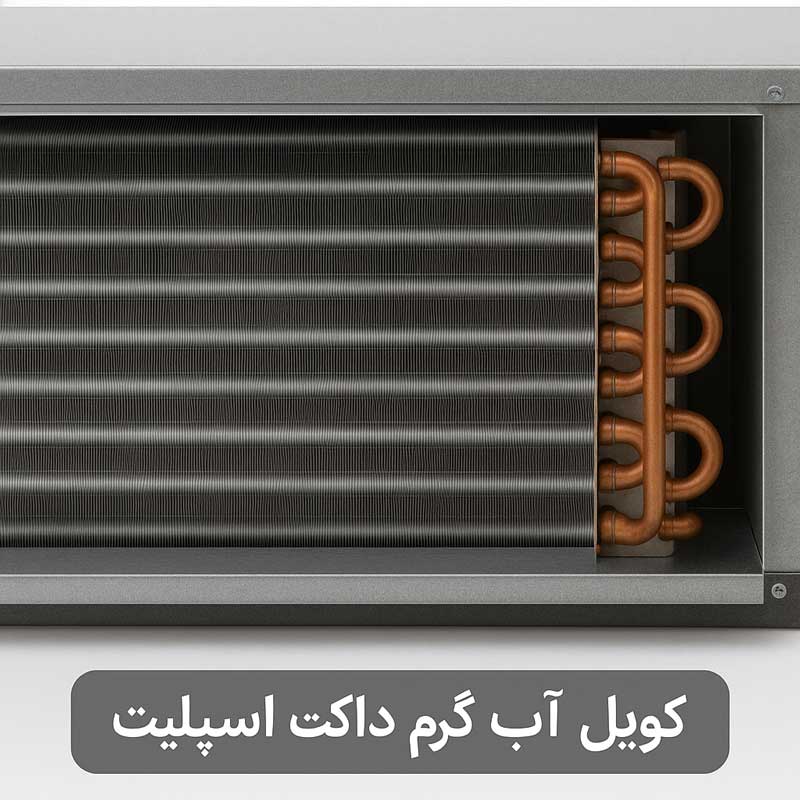

در کویل آب گرم فابریک، تمامی اجزای سیستم (فن، کویل، سینی درین و…) داخل یک یونیت کاملاً بسته قرار دارد.
این یکپارچگی، خطراتی نظیر نشت آب در سقف کاذب یا پوسیدگی عایق کانال به‌دلیل کندانس یا نم را به‌طور قابل‌توجهی کاهش می‌دهد.
در مقابل، کویل‌های بیرونی عمدتاً فاقد سینی درین اصولی هستند و در بلندمدت می‌توانند منجر به مشکلات رطوبتی و حتی آسیب به سازه شوند.
۴. زیبایی، کم‌حجمی و امکان سرویس ساده‌تر
در کویل آب گرم فابریک، نیازی به اضافه‌کردن حجم فیزیکی در ابتدای کانال یا ایجاد تغییر در طراحی دهانه خروجی نیست.
این مسئله در پروژه‌هایی که با محدودیت سقف کاذب یا الزامات دکوراسیون داخلی مواجه هستند، بسیار حائز اهمیت است.
همچنین، تعمیر و نگهداری کویل داخلی که درون خود دستگاه قرار دارد، به‌علت امکان دسترسی از فضای زیر دستگاه، ساده‌تر و دسترس‌پذیرتر از کویل‌هایی است که روبه‌روی دستگاه در محل دهنه هوادهی نصب شده‌اند.
۵. مطابقت با استانداردهای کارخانه‌ای و کاهش خطای نصب
کویل‌های فابریک توسط سازنده به‌صورت اصولی با سایر اجزای سیستم هماهنگ و تست‌شده طراحی و نصب می‌شوند.
این موضوع، ضمن کاهش احتمال نشتی، انسداد یا عدم توزیع یکنواخت حرارت، به مهندس ناظر اطمینان می‌دهد که سیستم با استانداردهای صنعتی مطابقت دارد.
در مقابل، کویل بیرونی غالباً به‌صورت سفارشی یا دستی نصب می‌شود که کیفیت و دوام آن بسته به نحوه اجرا می‌تواند متفاوت باشد.
و بسیاری مزایای دیگر…
نتیجه‌گیری
اگرچه کویل‌های آب گرم بیرونی همچنان در برخی پروژه‌ها به‌دلیل هزینه اولیه پایین یا شرایط اجرایی خاص مورد استفاده قرار می‌گیرند، اما از منظر مهندسی حرفه‌ای، استفاده از کویل فابریک داخلی در سیستم‌های داکت‌اسپلیت از نظر راندمان، ایمنی، زیبایی، کنترل‌پذیری و عمر مفید سیستم، گزینه‌ای بسیار برتر و قابل‌اتکا محسوب می‌شود.
در نتیجه، توصیه می‌شود در طراحی‌های جدید، همواره از AHUهایی با کویل آب گرم داخلی استفاده شود؛ مگر در شرایط خاصی که محدودیت فنی، الزام به انتخاب گزینه دوم را ایجاب کند.
دستگاه های تولید شرکت تهویه سگال از سیستم کویل آب گرم فابریکی داخل دستگاه برخوردارند.
