چرا عایق کاری باکسهای تبدیل گالوانیزه در اقلیمهای گرم و مرطوب ضروری است؟
عایق کاری باکسهای تبدیل گالوانیزه در مناطق گرم و مرطوب، بهخصوص مناطق ساحلی شمال و جنوب ایران، اهمیت بسیار بیشتری پیدا میکند.
در طراحی و اجرای سیستمهای تهویه مطبوع، معمولاً توجه اصلی به ظرفیت دستگاه، ابعاد کانال، سرعت هوا و افت فشار معطوف میشود؛ اما یکی از جزئیات مهمی که مستقیماً بر عملکرد، دوام و مصرف انرژی سیستم تأثیر میگذارد، عایق کاری باکسهای تبدیل گالوانیزه است.
ترکیب دمای بالای محیط، رطوبت نسبی زیاد و دمای پایین هوای عبوری از کانال میتواند شرایط ایدهآلی برای تشکیل میعان (Condensation) روی سطوح فلزی ایجاد کند.
در چنین شرایطی، یک باکس تبدیل گالوانیزه بدون عایق مناسب، تنها یک قطعه فلزی ساده نیست؛ بلکه میتواند به نقطهای برای اتلاف انرژی، ایجاد رطوبت، خوردگی و حتی رشد آلودگیهای میکروبی تبدیل شود.
۱. پدیده میعان دقیقاً چگونه اتفاق میافتد؟
هوای گرم و مرطوب محیط، حاوی مقدار قابل توجهی بخار آب است. هنگامی که این هوا با سطحی سردتر از دمای نقطه شبنم (Dew Point) تماس پیدا کند، بخار آب موجود در هوا به قطرات آب تبدیل میشود.
در سیستمهای تهویه مطبوع، سطح خارجی کانال یا باکس تبدیل ممکن است به دلیل عبور هوای سرد، دمای بسیار پایینتری نسبت به هوای محیط داشته باشد.
بنابراین اگر:
دمای سطح فلز < دمای نقطه شبنم هوای محیط
باشد، احتمال تشکیل قطرات آب روی سطح خارجی باکس وجود خواهد داشت.
ASHRAE نیز تأکید میکند که در کانالهای هوای سرد، هنگامی که دمای سطح خارجی به نقطه شبنم برسد، میعان ایجاد میشود و این رطوبت میتواند موجب آسیب به مصالح اطراف و افزایش احتمال آلودگی میکروبی شود.
۲. چرا عایق کاری باکسهای تبدیل گالوانیزه در شمال و جنوب ایران جدیتر است؟
در اقلیمهای گرم و مرطوب، اختلاف فشار بخار آب میان هوای محیط و سطح سرد کانال میتواند قابل توجه باشد.
این موضوع بهویژه در شهرهای ساحلی و مناطق با رطوبت نسبی بالا اهمیت دارد؛ زیرا حتی زمانی که بار سرمایشی ساختمان در حداکثر مقدار خود نیست، شرایط رطوبتی میتواند برای ایجاد میعان بسیار مساعد باشد.
به بیان ساده:
ممکن است یک سیستم تهویه از نظر ظرفیت سرمایشی بهدرستی طراحی شده باشد، اما اگر سطح خارجی باکس تبدیل به اندازه کافی عایق نشده باشد، همچنان امکان تشکیل رطوبت و چکه کردن آب وجود دارد.
ASHRAE نیز اشاره میکند که در اقلیمهای گرم و مرطوب، کنترل رطوبت یکی از چالشهای اصلی طراحی HVAC است و افزایش رطوبت، احتمال میعان روی سطوح سرد مانند کانالها و لولهها را افزایش میدهد.
۳. عایق کاری فقط برای کاهش انتقال حرارت نیست
گاهی تصور میشود هدف اصلی عایق کاری باکسهای تبدیل گالوانیزه، فقط جلوگیری از گرم شدن هوای سرد داخل کانال است.
در حالی که عایق کاری صحیح، حداقل چهار عملکرد مهم دارد:
۱. کنترل انتقال حرارت
عایق باعث کاهش ورود گرمای محیط به هوای سرد داخل کانال میشود.
در نتیجه، هوای خروجی از سیستم با تغییر دمای کمتری به مقصد میرسد و بار سرمایشی سیستم کاهش پیدا میکند.
۲. جلوگیری از تشکیل میعان
با ایجاد مقاومت حرارتی مناسب، دمای سطح خارجی عایق بالاتر از نقطه شبنم نگه داشته میشود و احتمال تشکیل قطرات آب کاهش پیدا میکند.
۳. کنترل نفوذ بخار آب
در اقلیم مرطوب، صرفاً ضخامت عایق کافی نیست.
اگر بخار آب بتواند از طریق درزها، اتصالات، سوراخها یا نقاط آسیبدیده وارد سیستم عایق شود، ممکن است داخل عایق به سطح سرد فلز برسد و در آنجا متراکم شود.
به همین دلیل ASHRAE بر استفاده از Vapor Retarder مناسب و همچنین آببندی صحیح درزها و اتصالات تأکید دارد)
۴. افزایش دوام سیستم
کنترل رطوبت به کاهش احتمال خوردگی، تخریب عایق و آسیب به اجزای اطراف کانال کمک میکند.
۴. گالوانیزه بودن به معنی بینیازی از عایق نیست
یکی از اشتباهات رایج این است که چون باکس از ورق گالوانیزه ساخته شده، در برابر رطوبت کاملاً ایمن است.
در واقع، گالوانیزه بودن و عایق بودن دو مفهوم کاملاً متفاوت هستند.
پوشش روی (Zinc) از فولاد در برابر بسیاری از شرایط خوردگی محافظت میکند، اما این به معنی مصونیت کامل سیستم در برابر رطوبت، میعان و چرخههای خیس و خشک نیست.
ASHRAE در بحث کانالهای در معرض رطوبت نیز تأکید میکند که چرخههای خیس و خشک میتوانند خوردگی فلزات را افزایش دهند و طراحی کانال در محیطهای مرطوب باید موضوعاتی مانند مقاومت در برابر خوردگی، آببندی و مدیریت آب را در نظر بگیرد.
بنابراین:
گالوانیزه بودن، جایگزین عایق کاری نیست.
۵. خطر اصلی در بسیاری از پروژهها: نفوذ بخار آب به داخل عایق
در یک سیستم اصولی، عایق باید یک لایه حرارتی پیوسته ایجاد کند.
اما اگر در محلهایی مانند:
فلنجها
اتصالات
گوشههای باکس
محل آویزها
محل عبور پیچ و بست
درزهای طولی و عرضی
محل اتصال باکس به کانال
آببندی مناسب انجام نشود، بخار آب میتواند به داخل عایق نفوذ کند.
این مسئله در طول زمان باعث افزایش رطوبت عایق و کاهش عملکرد حرارتی آن میشود.
ASHRAE تأکید میکند که حتی سوراخها و نفوذهای کوچک میتوانند عملکرد لایه کنترل بخار را بهشدت کاهش دهند و بنابراین پیوستگی و آببندی لایه بخاربند اهمیت اساسی دارد.
۶. عایق خیس، عایق مؤثر نیست
یکی از نکات مهم در طراحی سیستمهای عایق کاری این است که عملکرد عایق را نمیتوان فقط بر اساس ضخامت آن ارزیابی کرد.
اگر رطوبت وارد ساختار عایق شود، خواص حرارتی آن میتواند تغییر کند و مقاومت حرارتی سیستم کاهش یابد.
در نتیجه، ممکن است روی کاغذ یک سیستم دارای عایق ضخیم باشد، اما در شرایط واقعی عملکرد حرارتی آن بهمراتب ضعیفتر از مقدار طراحیشده باشد.
ASHRAE نیز اشاره میکند که ورود رطوبت و تشکیل میعان در سیستم عایق میتواند باعث افزایش هدایت حرارتی و در نتیجه کاهش عملکرد عایق شود.
۷. ارتباط مستقیم عایق کاری با مصرف انرژی
وقتی هوای سرد داخل کانال در مسیر حرکت خود گرمای بیشتری از محیط دریافت کند، سیستم تهویه برای تأمین دمای مطلوب باید انرژی بیشتری مصرف کند.
این موضوع در مسیرهای طولانی و بهخصوص در فضاهای غیرشرایطی و گرم، اهمیت بیشتری پیدا میکند.
عایق کاری صحیح باعث کاهش Heat Gain در کانال شده و میتواند به حفظ دمای هوای رفت و کاهش بار اضافی بر سیستم سرمایش کمک کند.
بنابراین عایق کاری صحیح صرفاً یک عملیات اجرایی نیست؛ بلکه بخشی از طراحی انرژی سیستم HVAC محسوب میشود.
۸. چرا عایق کاری باکسهای تبدیل گالوانیزه در اقلیمهای گرم اهمیت ویژهای دارند؟
باکسهای تبدیل، زانوییها و اتصالات کانال از نقاطی هستند که اجرای عایق در آنها معمولاً پیچیدهتر از قسمتهای مستقیم کانال است.
وجود گوشهها، تغییر ابعاد، فلنجها و اتصالات باعث میشود اجرای نادرست عایق در این نقاط، مسیرهای بالقوهای برای انتقال حرارت و نفوذ بخار آب ایجاد کند.
به همین دلیل، یک سیستم عایق کاری حرفهای نباید فقط قسمتهای مستقیم کانال را پوشش دهد.
پیوستگی عایق در کانال، باکس تبدیل و اتصالات باید حفظ شود.
۹. در مناطق گرم و مرطوب، «ضخامت» تنها معیار نیست
انتخاب عایق مناسب باید بر اساس شرایط واقعی پروژه انجام شود.
مهمترین پارامترها عبارتاند از:
دمای هوای رفت، دمای محیط، رطوبت نسبی، دمای نقطه شبنم، محل نصب کانال، ضخامت عایق، هدایت حرارتی عایق و نفوذپذیری بخار آب.
به همین دلیل نمیتوان برای تمام پروژهها یک ضخامت ثابت را بدون بررسی شرایط اقلیمی تجویز کرد.
ASHRAE نیز در انتخاب سیستم عایق و کنترل بخار آب، شرایط محیطی، دمای کاری، رطوبت و محل قرارگیری سیستم را از عوامل تعیینکننده میباشد.
۱۰. استاندارد ASHRAE چه میگوید؟
بر اساس راهنمای ASHRAE برای عایق کاری سیستمهای HVAC، کانالهایی که در فضای خارجی یا فضاهای غیرشرایطی قرار دارند باید از نظر حرارتی عایق شوند.
همچنین برای کانالهای هوای سرد در محیطهای گرم و مرطوب، کنترل میعان نیازمند مقاومت حرارتی کافی و یک سیستم مؤثر برای جلوگیری از نفوذ بخار آب است.
ASHRAE برای کاربردهای کانال سرد، استفاده از عایق خارجی با نفوذپذیری بخار پایین و آببندی مناسب اتصالات و درزها را مورد تأکید قرار میدهد. (ASHRAE Handbook Online)
جمعبندی

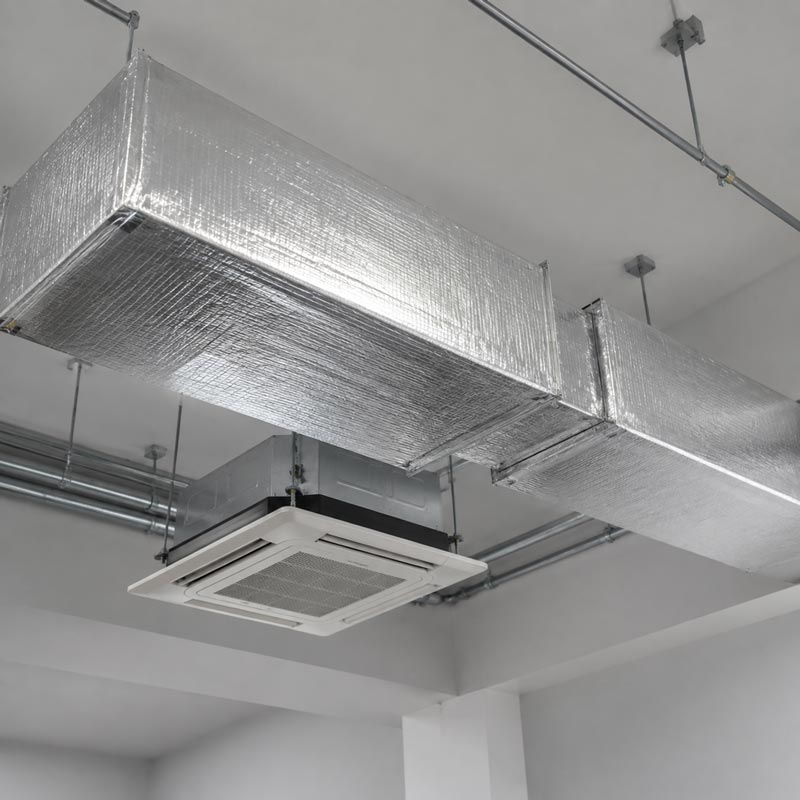

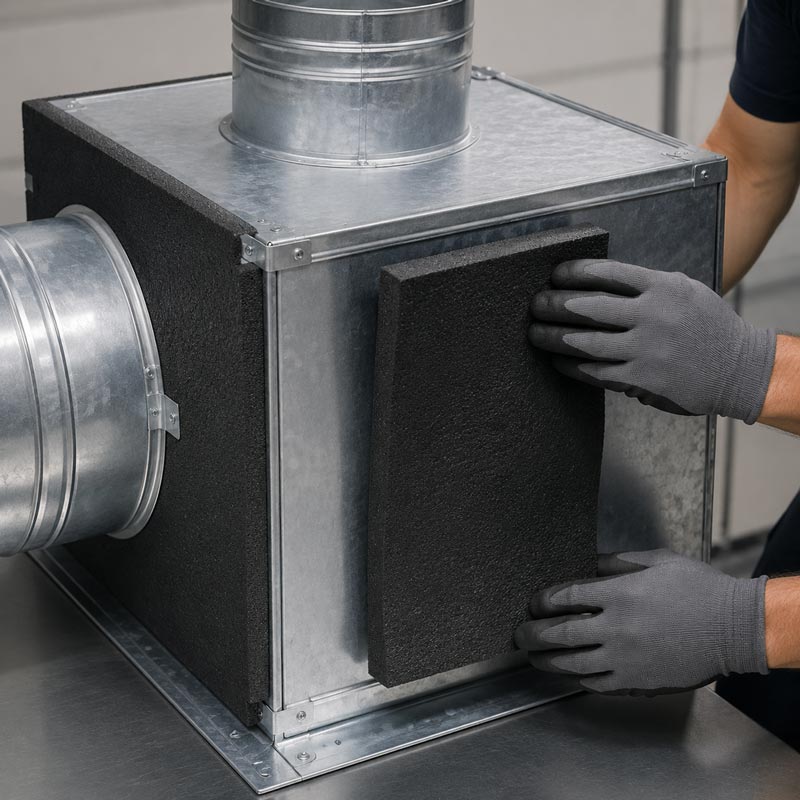

در یک سیستم تهویه مطبوع حرفهای، باکس تبدیل گالوانیزه صرفاً یک قطعه فلزی برای تغییر مسیر یا ابعاد کانال نیست.
این قطعه بخشی از پوسته حرارتی سیستم HVAC است و عملکرد آن مستقیماً تحت تأثیر شرایط اقلیمی، دمای هوای عبوری و رطوبت محیط قرار دارد.
در مناطق گرم و مرطوب شمال و جنوب ایران، عایق کاری باکسهای تبدیل گالوانیزه و کانالها میتواند به:
- کاهش انتقال حرارت
- جلوگیری از تشکیل میعان
- کنترل نفوذ بخار آب
- کاهش ریسک خوردگی
- حفظ عملکرد حرارتی عایق
- کاهش اتلاف انرژی
- افزایش طول عمر سیستم تهویه
کمک کند.
بنابراین در طراحی و اجرای سیستمهای HVAC، سؤال درست این نیست که:
«آیا باکس گالوانیزه است؟»
بلکه باید پرسید:
«آیا سیستم کانال و باکس تبدیل، متناسب با شرایط دما و رطوبت محل، بهصورت حرارتی و رطوبتی بهدرستی محافظت شده است؟»
در سگال، نگاه ما به عایق کاری صرفاً پوشاندن یک سطح فلزی نیست؛ بلکه طراحی یک سیستم حرارتی و رطوبتی پیوسته است که باید در شرایط واقعی پروژه عملکرد خود را حفظ کند.
Segal HVAC | Engineering for Real Climate Conditions
منابع فنی
ASHRAE Handbook — Chapter 23: Insulation for Mechanical Systems. (ASHRAE Handbook Online)
ASHRAE Handbook — Chapter 26: Heat, Air, and Moisture Control in Building Assemblies. (ASHRAE Handbook Online)
